消防设备电源监控模块AFPM3-2AVM传器产品介绍
消防设备电源监控模块（主模块）
功能
◆实时监测一路单相交流电压/电流、一路直流电压/电流、或多路单相交流电压；
)/yb2014/common/upload/2018/01/24/1434484g.png)
◆具有过压、欠压、过流（*具有电流检测产品）报警；
◆提供一路或两路（*监控两路单相交流电压产品）开关量输入功能，可监测开关状态；
◆提供一路继电器输出，可连接报警控制回路；
◆具有事件存储功能，报警器能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况，为消除故障提供依据；
◆采用现场总线通讯技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息。通过RS485接口，标准MODBUS协议可以与各种标准系统相连；
◆集成度高，网络化，智能化程度高，动作特性合理。
技术参数
型号 功能特性 | AFPM3-2AVML | AFPM3-AVIML | AFPM3-2AVM | AFPM3-AVIM | |||||||
显示 | LCD液晶显示 | / | |||||||||
显示 | 电压 | 过压（*-140%） 欠压（60%-*） | |||||||||
电流 | / | 过流（*-140%） | / | 过流（*-140%） | |||||||
动作延迟时间 | 0.1S～60.0S连续可调 | ||||||||||
输入电压 | 额定值 AC220V | ||||||||||
输入电流 | / | 额定值 AC5A | / | 额定值 AC5A | |||||||
测量精度 | 1级 | ||||||||||
报警 | 光报警指示、通讯报警 | ||||||||||
开关量输入 | 无源干接点输入方式:内置电源 | ||||||||||
开关量输出 | 无源常开触点，触点容量AC 220V/3A,DC 30V/3A | ||||||||||
通讯 | 二总线通讯 | ||||||||||
通讯设置 | 编码器设置、液晶面板设置 | 编码器设置 | |||||||||
通讯距离 | 500m | ||||||||||
环境 | 工作温度：-10℃~+55℃；储存温度：-20℃~+70℃；相对湿度：≤95％不结露 | ||||||||||
外形及安装尺寸（单位：mm）
)/yb2014/common/upload/2018/01/24/142950o3.png)
消防设备电源监控模块AFPM3-2AVM
消防设备电源监控模块（分模块）
功能)/yb2014/common/upload/2018/01/24/143510w6.png)
◆具有过压、欠压、错相、过流报警功能；
◆用现场总线通讯技术，上位机管理软件可以时刻监控现场的运行情况，及时发现报警信息；
◆集成度高，网络化，智能化程度高，动作特性合理。
技术参数
型号
功能特性 | AFPM/ D-3AVI | AFPM/ D-6AV | AFPM/ D-3AV | AFPM/ D-6AI | AFPM/ D-3AI | AFPM/ T-AVI | AFPM/ T-2AV | AFPM/ T-AI | AFPM/ T-2AI | AFPM/ T-AV | |
监控 报警 | 过压 | *-140% | *-140% | *-140% | / | / | *-140% | *-140% | / | / | *-140% |
欠压 | 60%-* | 60%-* | 60%-* | / | / | 60%-* | 60%-* | / | / | 60%-* | |
过流 | *-140% | / | / | *-140% | *-140% | *-140% | / | *-140% | *-140% | / | |
动作延迟时间 | 0.1S～60.0S连续可调 | ||||||||||
输入电压（额定值） | AC220V | AC220V | AC220V | / | AC220V | AC220V | AC220V | / | / | AC220V | |
输入电流（额定值） | AC5A | / | / | AC5A | / | AC5A | / | AC5A | AC5A | / | |
测量精度 | 1级 | ||||||||||
报警 | 光报警指示、通讯报警 | ||||||||||
环境 | 工作温度：-10℃~+55℃；储存温度：-20℃~+70℃；相对湿度：≤95％不结露 | ||||||||||
使用 | 只能与主模块配套使 | ||||||||||
外形及安装尺寸（单位：mm）
)/yb2014/common/upload/2018/01/24/143131h.png)
消防设备电源监控模块AFPM3-AVIM主、从模块连接方法
)/yb2014/common/upload/2018/01/24/143545l.png)
型号为：AFPM3-AVIM/T-AVI
主模块为：AFPM3-AVIM
分模块为：AFPM/T-AVI
系统组网方案
1.中小型监控系统组网

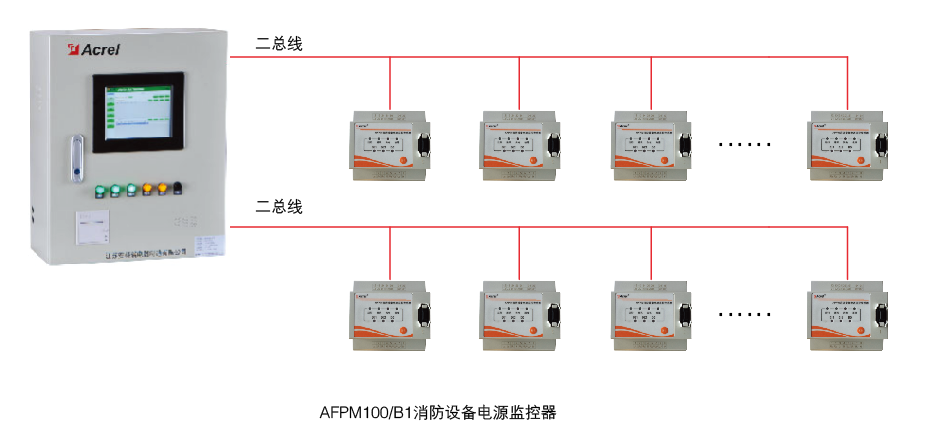

1.1 小型单体建筑（不加区域分机，监测点数≤400）
)/yb2014/common/upload/2018/01/24/1446260w.png)
)/yb2014/common/upload/2018/01/24/144648bl.png)

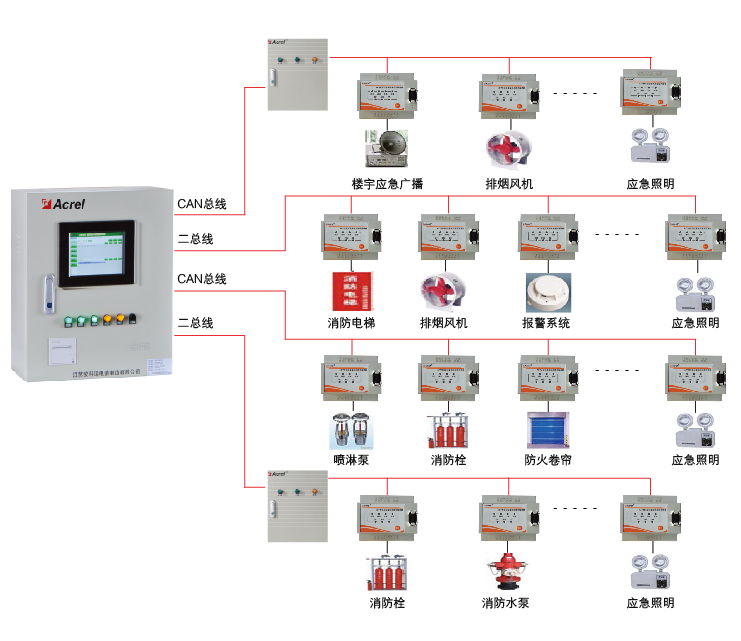

1.2 中型单体建筑（加区域分机，监测点数≤1024）
)/yb2014/common/upload/2018/01/24/145537l0.png)
2.大型监控系统组网
)/yb2014/common/upload/2018/01/24/1455574f.png)
