| 参考价 | 面议 |
汽水混合工业加湿器
一、气水混合加湿器的原理
加湿系统采用真空虹吸的原理工作，分离的压缩气体和液体在特制的不锈钢喷头处汇合，生成两级雾化系统的超细薄雾。在两级雾化系统中，气水混合物从中心孔喷出，实现*次雾化；再与从旁边喷孔出来的气全混合，实现第二次雾化。根据需要进行调节水和气的压缩比，获得*的喷雾效果；喷雾颗粒大小：6μm-10μm.
二、性能特点：
1、可控的压力设定，可控的覆盖范围；
2、单个加湿器在3bar压力时，喷嘴单边气雾距离达5-7米，可以实现100-150平方米的理想加湿管理。
3、气体动力，两级雾化系统；
4、高质量的喷雾颗粒，雾化效果好，特别的真空阀设计，压缩空气负压诱导加湿，避免湿地发生；
5、多重安全保护装置，保证喷嘴不滴水或喷水。
6、气路延时设计，有效防止喷嘴堵塞；气、水路混配、 免维护设计，解决了传统喷雾工艺方式喷嘴易堵塞的问题。
7、可选配温、湿度自动控制传感器，更好的显示加湿区域内的湿度，根据实际空气的温、湿度，实现自动加湿、降温；
8、免维护设计，使用寿命长，可一直保持良好的喷雾状态。
9、安装快捷方便，喷射方向可以在任意角度调节，只要连接空气压缩机，就可以轻松喷雾
工作；

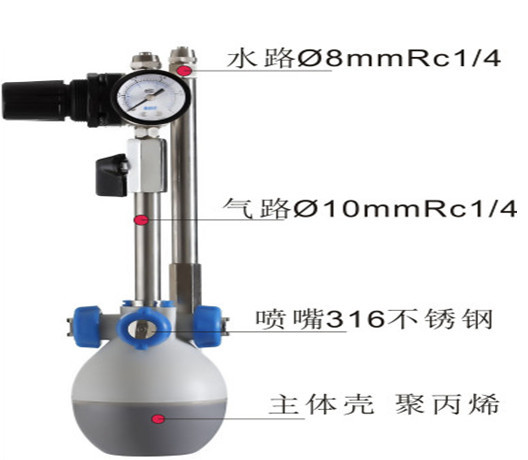

配件及材质规格：
设备主体材料 | 连接方式 | 重量 | ||||
主壳体 | 喷嘴 | 护圈 | 气路 | 水路 | 单喷嘴 | 4喷嘴 |
聚丙烯(pp) 防腐耐用 | 316不锈钢 | 氟橡胶 | ф10mm Rc1/4(F) | ф8mm Rc1/8(F) | 210g | 840g |
喷雾系统体积：80mm*115mm（长Ⅹ宽） | ||||||
性能参数表
上海统疆 汽水混合加湿器 | 气体流量（L/min） | 喷雾量（kg/h） | 邵特平均值 | ||||||
2.5bar | 3bar | 4bar | 2.5bar | 3bar | 4bar | 2.5bar | 3bar | 4bar | |
TJ/TJQ.1N | 30 | 35 | 45 | 0.9 | 1 | 1.1 | 8.5 | 7.6 | 6.7 |
TJ/TJQ.25N | 30 | 35 | 45 | 2.3 | 2.5 | 2.6 | 9.6 | 8.5 | 7.6 |
TJ/TJQ.0N | 30 | 35 | 45 | 2.8 | 3 | 3.2 | 9.8 | 9.0 | 8.4 |
TJ/TJQ.3N | 30 | 35 | 45 | 4 | 4.3 | 4.6 | 12.2 | 11.6 | 10.8 |
上海统疆汽水混合加湿器四个喷嘴加湿量约为10kg/h | |||||||||
根据喷嘴的个数，请将水压设定以下范围区间（如下表）
喷头数 | 1 | 2—4 | 5—6 | >7 |
zui低供水压（bar） | 0.1—3.0 | 0.2—3.0 | 0.3—3.0 | 0.5—3.0 |
一套标准数据参考：
| 水压力 | 空气压力 | 水流量 | 耗气量 | 单边喷雾 | 邵特平均值 | 雾滴到达 |
| (bar) | （bar） | （L/h） | （L/min） | 距离（mm） | （μm） | 面积（m2） |
1 | 3 | 10.4 | 264 | 5600 | 5.0 | 100 | |
| 1 | 2 | 8.8 | 200 | 4200 | 7.8 | 64 |
1 | 1 | 8.0 | 144 | 3600 | 9.7 | 49 | |
产品说明
1、无需液体压力控制单元，所需水压为0.5-3bar。
2、如果喷嘴或管路系统发生泄露，或类似危险因素可能存在，请停止使用。
3、确保水管和气管连接牢固，密封性良好，以防漏气、漏水。
4、当加湿停止喷雾时，必须先关闭水路，间隔1分钟后，再关闭气路。
5、水平安装加湿器，且不要在喷嘴的正下方近距离内放其它物品。
6、保持空气气压值在1～4bar,水压0.5～3bar，连接软管耐压力8bar。
8、请勿在有气压和水压的情况下拆开加湿器。
3bar压力空压机选型参数表
设备数量 | 水流量 | 总耗气量 | 空压机容积流量 | 空压机工作压力 | 空压机功率 |
（套） | （L/h） | （m3/min) | (m3/min) | （Bar) | (Kw) |
1 | 10.4 | 0.317 | 0.36 | 7 | 3.0 |
2 | 20.8 | 0.634 | 0.65 | 7 | 4.0 |
3 | 31.2 | 0.95 | 1.1 | 7 | 7.5 |
4 | 41.6 | 1.27 | 1.5 | 7 | 7.5 |
5 | 52.0 | 1.58 | 2.0 | 7 | 11 |
6 | 62.4 | 1.90 | 2.0 | 7 | 11 |
8 | 83.2 | 2.53 | 2.6 | 7 | 15 |
|
|
|
|
|
|
10 | 104 | 3.17 | 3.1 | 7 | 18.5 |
12 | 124.8 | 3.8 | 3.8 | 7 | 22 |
18 | 187.2 | 5.7 | 5.2 | 7 | 30 |
加湿器注意事项
软水器及纯水机（备选件）
考虑到水蒸发后，溶解在水中的矿物质可能会变成细微颗粒漂浮在空气中，或者会粘在物品上，粘接程度与水质有关，建议安装软水器或者是纯水机。把矿物质降到zui低。
安装示意图:
行业应用：
纺织行业：减少断线、衣服起皱无法成形事件的发生；减少纺线时纤维膜玩去麻烦；减少原料绒线缠绕在机器上，消除静电及除尘。
电子行业：半导体元器件厂、LCD厂、PCB厂、IC测试厂等防止静电损坏、静电吸附和电磁干扰。
种植业：规模化种养菌类、花卉、热带植物及无土栽培等湿度控制。
烟草行业：烟草加工、生产湿度控制及降尘。
造纸行业：减少统一规格的纸张在输送时因不平整发生阻塞，防止纸张微小颗粒着火，消除静电及降尘。
喷涂行业：汽车涂装厂、各类喷涂厂的湿度控制，避免空气中有浮尘，减少因静电粘接引起的次品。
塑料行业：减少静电引起的切片机麻烦，避免可燃气体爆炸。
印刷行业：减少印刷错误、整理文件着色不均匀，纸张翘曲等现象的发生、纸张输送时出现的麻烦，提高彩色印刷的清晰度。
保鲜储存：果蔬产品恒温保鲜、储藏。
养殖业：牲畜、飞禽、昆虫等规模化养殖保湿及消毒。
行业：生产、装填、制成、储存消除静电。
案例图片:
