CS圆锥破碎机
突出优势
性能高成本低
优化腔型、合理速度和冲程相结合，性能稳定可靠，生产能力提高，生产成本降低。运用层压破碎原理，立方体成品增多，粒度均匀，级配合理。
运行可靠
大直径主轴和重型化主机架，保障了设备坚固耐用，运行可靠。多点控制的立稀油润滑系统，可确保轴承润滑的双重保护。过铁保护装置和自动控制系统，可实现自动保护。
易于操作维修
所有部件均能从上部或侧面拆装，方便定锥和动锥总成的拆卸。液压清腔系统可迅速清理破碎腔，大大减少了停机时间。
工作原理
CS圆锥破碎主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部和传动等部分组成；其辅助部分由电气系统、稀油润滑系统和液压清腔系统组成。
工作时，由电动机通过三角带、大带轮、传动轴、小锥齿轮、大锥齿轮带动偏心套旋转，破碎圆锥轴心线在偏心轴套的迫动下做旋转摆动，使得破碎壁表面时而靠近又时而离开轧臼壁的表面，从而使物料在定锥与动锥组成的环形破碎腔内不断地受到冲击、挤压和弯曲而破碎。经过多次挤压、冲击和弯曲后，物料破碎至要求粒度经下部排出。
工程案例
更多案例

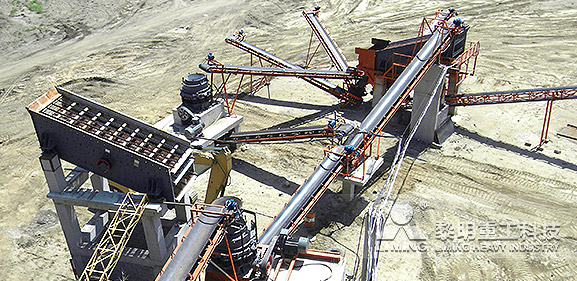

菲律宾八打雁玄武岩制砂生产线
客户情况
我们为客户*了三段破碎。一段先由颚破PE900×1200进行粗碎，粗碎后的物料进入中转料仓，由给料机分离成0-50mm和大于50mm的料，0-50mm直接进入4YZS2460振动筛；第二段是将大于50mm的物料进入一个CS160B圆锥破进行破碎，后进入振动筛筛分成6.25mm、9.37mm、18.75mm、37.5mm的料，大于37.5mm的物料进入第二个圆锥破CS160D进行第三段破碎，0-6.25mm的物料进入洗砂机制出成品料。
生产情况
加工物料：玄武岩 产量：200-250T/H

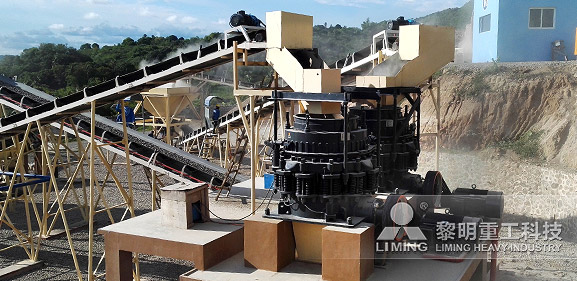

山东某砂场
客户情况
该项目位于山东某砂场，用于加工河卵石，我公司为客户配置了这条PE750x1060颚破+CS160圆锥破+5X1145制砂机三段破碎生产线。其中CS圆锥破采用层压破碎原理，成品多为立方体，粒度均匀，级配合理。
生产情况
加工物料：河卵石 产量：时产100方
技术参数
| 型号 | 动锥直径 | 腔型 | 给矿口尺寸 | 出料尺寸 （mm） | 处理能力 （ton/hour） | 主轴转速 （r/min） | 功率 （kw） | 重量 (t) | 外形尺寸 (mm) | |
| 闭口边 （mm） | 开口边 （mm） | |||||||||
| CS75B | 900(3') | 细型 | 83 | 102 | 9-22 | 45-91 | 580 | 75 | 15 | 2821×1880×2164 |
| 粗型 | 159 | 175 | 13-38 | 59-163 | ||||||
| CS110B | 1200(4') | 细型 | 127 | 131 | 9-31 | 63-188 | 485 | 110 | 20 | 2821×1974×2651 |
| 中型 | 156 | 156 | 13-38 | 100-200 | ||||||
| 粗型 | 178 | 191 | 19-51 | 141-308 | ||||||
| CS160B | 1295(4?') | 细型 | 109 | 137 | 13-31 | 109-181 | 485 | 185 | 27 | 2800×2342×2668 |
| 中型 | 188 | 210 | 16-38 | 132-253 | ||||||
| 粗型 | 216 | 241 | 19-51 | 172-349 | ||||||
| CS240B | 1650(5') | 细型 | 188 | 209 | 16-38 | 181-327 | 485 | 240 | 55 | 3911×2870×3771 |
| 中型 | 213 | 241 | 22-51 | 258-417 | ||||||
| 粗型 | 241 | 268 | 25-64 | 299-635 | ||||||
| CS315B | 2134(7') | 细型 | 253 | 278 | 19-38 | 381-726 | 435 | 315 | 110 | 4613×3251×4732 |
| 中型 | 303 | 334 | 25-51 | 608-998 | ||||||
| 粗型 | 334 | 369 | 31-64 | 789-1270 | ||||||
短头型CS系列高效弹簧圆锥破碎机：
| 型号 | 动锥直径 | 腔型 | 给矿口尺寸 | 出料尺寸 （mm） | 处理能力 （ton/hour） | 主轴转速 （r/min） | 功率 （kw） | 重量 (t) | 外形尺寸 (mm) | |
| 闭口边 （mm） | 开口边 （mm） | |||||||||
| CS75D | 914(3') | 细型 | 13 | 41 | 3-13 | 27-90 | 580 | 75 | 15 | 2821×1880×2410 |
| 粗型 | 33 | 60 | 3-16 | 27-100 | ||||||
| CS110D | 1218(4') | 细型 | 29 | 57 | 5-16 | 50-132 | 485 | 110 | 20 | 2560×1942×2928 |
| 中型 | 44 | 73 | 10-16 | 90-145 | ||||||
| 粗型 | 56 | 89 | 13-19 | 141-181 | ||||||
| CS160D | 1295(4') | 细型 | 29 | 64 | 3-6 | 36-163 | 485 | 160 | 27 | 2800×2342×2668 |
| 中型 | 54 | 89 | 6-16 | 82-163 | ||||||
| 粗型 | 70 | 105 | 10-25 | 109-227 | ||||||
| CS240D | 1676(5?') | 细型 | 35 | 70 | 5-13 | 90-209 | 485 | 240 | 55 | 3917×2870×3771 |
| 中型 | 54 | 89 | 6-19 | 136-281 | ||||||
| 粗型 | 98 | 133 | 10-25 | 190-336 | ||||||
| CS315D | 2134(7') | 细型 | 51 | 105 | 5-16 | 190-408 | 435 | 315 | 110 | 4130×3251×4454 |
| 中型 | 95 | 133 | 10-19 | 354-508 | ||||||
| 粗型 | 127 | 178 | 13-25 | 454-599 | ||||||
CS圆锥破碎机
河南黎明重工科技股份有限公司立于1987年，主要从事建筑、能源、交通等国家基础设施建设工程所需大型装备的研发制造、提供技术解决方案及配套产品。30多年创新发展，已成为国内矿山机械行业软硬件实力兼具的企业。主导产品覆盖建筑破碎、矿山破碎、工业制粉和绿色建材四大产业模块共30余种，所有产品均通过ISO9001:2008质量体系认证、欧盟CE认证和俄罗斯GOST质量认证，成功征服130多个国家和地区的两万多家客户。
公司总部坐落于传统与创新交融的郑州国家*产业开发区，面积80000平方米，位于上街的机械装备工业园占地67000平方米。30多年春华秋实初心不变，我们怀揣着振兴民族工业的赤诚理想，坚守着做破磨行业追求者的品牌定位。黎明重工，为改变矿山机械而精工智造！
