产品简介

品牌 其他品牌
DK800型玻璃转子流量计适用于微小流量的测量,是一款用来测量封闭式管道中单相非脉动流体(液体或气体)流量的过程检测型仪表。不必拆下整机就可方便更换锥管和浮子,流量标尺清晰,带调节阀。广泛应用于多种行业。
类型有:普通型,防腐型,面板型,报警型,法兰型。连接方式多样,其工作压力和工作温度均高于原有相同通径系列玻璃转子流量计产品。

详细介绍


DK800玻璃转子流量计

发布时间:2021-09-10     浏览次数:134

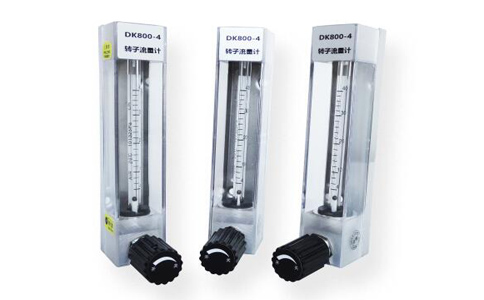

DK800<strong>玻璃转子流量计</strong>图示

一.概述
  DK800型玻璃转子流量计适用于微小流量的测量,是一款用来测量封闭式管道中单相非脉动流体(液体或气体)流量的过程检测型仪表。不必拆下整机就可方便更换锥管和浮子,流量标尺清晰,带调节阀。广泛应用于多种行业。
类型有:普通型,防腐型,面板型,报警型,法兰型。连接方式多样,其工作压力和工作温度均高于原有相同通径系列玻璃转子流量计产品。
二.型号规格及技术参数

型号测量范围(L/H)
水(20℃)空气(1.2×10⁵Pa,20℃)
DK800-3/F0.15-1.5 L/H0.18-1.8 L/H
0.36-3.6 L/H
DK800-4/F0.25-2.5 L/H0.5-5 L/H       1.6-16 L/H
0.8-8 L/H       6-60 L/H
DK800-6/F0.5-5  L/H    6-60 L/H
1.2-12 L/H    10-100 L/H
2-20 L/H    16-160 L/H
2.5-25 L/H    20-200 L/H
4-40 L/H
10-100 L/H      180-1800 L/H
25-250 L/H      240-2400 L/H
50-500 L/H      300-3000 L/H
80-800 L/H      350-3500 L/H
100-1000 L/H    430-4300 L/H

型号测量范围
水(20℃)空气(1.2×10⁵Pa,20℃)
DK800-3/F0.4-4 ml/min
0.6-6 ml/min
1-10 ml/min
1.6-16 ml/min
2.5-25 ml/min
4-40 ml/min
6-60 ml/min
10-100 ml/min
6-60 ml/min
10-100 ml/min
16-160 ml/min
30-300 ml/min
60-600 ml/min
0.1-1 L/min
0.15-1.5 L/min
DK800-4/F16-160 ml/min
25-250 ml/min
0.3-3 L/min
0.6-6 L/min
DK800-6/F40-400 ml/min
60-600 ml/min
0.1-1 L/min
0.7-7 L/min
1-10 L/min
1.5-15 L/min
DK800-10/F0.1-1 L/min
0.16-1.6L/min
3-30L/min
5-45L/min


浮子读数位置:球浮子顶部。

范围度:10:1准确度等级:2.5级;4级
锥管:光管/带筋管锥管长度:100mm













三.外形及安装连接尺寸                                       单位:mm




四. 接触测量流体的零部件材质

型号浮子基座止档密封圈及垫片针阀
DK800-()玛瑙或316L不锈钢   304
不锈钢
聚四氟
乙烯
丁腈橡胶304
不锈钢
DK800-()F氟橡胶及PTFE

注:可定做316L,需说明。

五.安装与使用
安装
1. 流量计安装前应将运输中防止浮子跳动的填充物取出,如带导杆,检查浮子能否在导杆上自由滑动。请检查玻璃管有无破损,产品有无松动。
2.  流量计需安装在垂直位置上(流量计中心线与铅垂线的夹角不得超过5%)并有可取的支撑,管道无震动,不应受到来自管道的任何张力和压力。应将管道冲洗干净后安装流量计。被测流体从流量计下端进上端出。注意:任何流量计切勿手持使用。
3. 被测流体中不可有大颗粒污物,否则会使浮子卡住或堵住流量计通路,视情况需要可在流量计前端安装过滤器。如被测流体含有气泡,应在流量计前端设置排气口。
4. 被测流体压力必须稳定,流体压力不稳定会造成浮子波动,不能准确测量。流量计前端应设置缓冲器或定值器。建议安装旁路管道便于维修拆装。
5. 管路中有倒流,特别是水锤作用的,为防止损坏流量计应在流量计下流阀门之后安装单向止回阀。
6. 流量计上游应有5-10倍公称通径的直管段,下游应有至少250mm直管段。
