产品简介

OPEC系列螺旋(单转子)流量计(以下简称流量计),专为测量原油及其他有较宽的粘度范围的流体而设计,主要用于高含砂高含水原油、含油污水、柴油、汽油、轻质油的高精度流量计量。

详细介绍

产品详情:

OPEC系列螺旋(单转子)流量计(以下简称流量计),专为测量原油及其他有较宽的粘度范围的流体而设计,主要用于高含砂高含水原油、含油污水、柴油、汽油、轻质油的高精度流量计量。
特点:
1、螺旋转子:允许测量很宽的粘度范围的流体,降低蜡和其他粘附的影响。
2、不锈钢计量部件:采用了不锈钢材料,避免在含水量高或有其他腐蚀性成分时流量计被剧烈腐蚀;
3、坚固的耐磨材料轴承系统:轴承采用了耐磨材料,坚硬耐磨,*的设计保证轴承不会被砂石挤伤;
4、即使转动部件被卡住不转,流体同样可以通过流量计,不会造成堵塞后管道压力骤然升高;
5、根据用户需求与流量计一体安装的各类流量转换器可以显示不同的读数方式,方便用户读数,同时输出脉冲信号或标准电流信号(附加配置),可以传输给远端的显示仪表或计算机进行信号处理。
6、结构轻巧,安装方便。

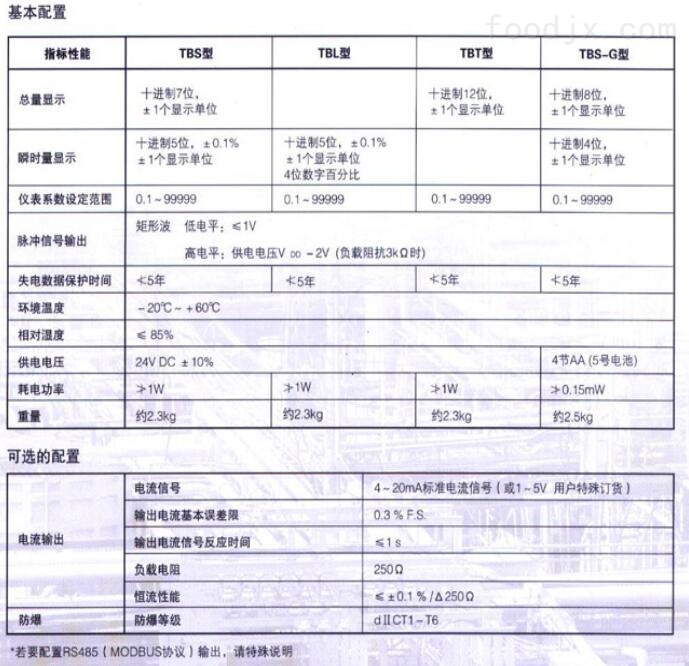

OPEC系列螺旋(单转子)流量计可根据用户的需要来配置不同的流量转换器,以实现不同的功能:
● TBS型流量转换器,现场液晶显示瞬时流量(5位显示)和累积总量(7位显示);
● TBT型流量转换器,现场液晶显示累积总量(12位显示);
● TBL型流量转换器,现场液晶显示瞬时流量(5位显示)和数字流量百分比(4位液晶显示)。
以上配置均可以附加配置标准直流电流信号(4~20mA)输出功能(FI型流量转换器)
● TBS-G型流量转换器,自带电源,现场液晶显示瞬时流量(5位显示)和累积总量(7位示);
注:输出标准电流信号时,请注明更大流量。
流量计结构简单,运动部件少,性能稳定、可靠,精度高,即使发生故障也不会阻塞管道,检修方便,对流量计前后直管段要求不高。流量转换器具有失电数据保护,耗电省,安装、使用、操作简单方便。
滑轴上的螺旋转子在流体推动下转动,转子上的叶片扫过检出装置时,检出装置产生一个电脉冲信号,在一定的流量范围内,电脉冲信号的数量与流量成正比。流量转换器对电脉冲信号进行处理、运算,显示管道内的流体流量。


3、流量转换器




选型举例:OPEC-100A0B3C3-90表示:螺旋流量计,公称通径:DN100mm,压力等级:PN2.5MPa,精度等级:0.5级,输出:4~20mA标准直流电流信号输出,显示:现场瞬时流量和累积总量显示(TBS型),非隔爆型,更大流量:90 m3/h。
流量计的外形尺寸与安装尺寸见图、表


安装连接尺寸表
