北京利达美雅包装机械有限公司>>IT-951视觉对位全自动分板机

IT-951视觉对位全自动分板机

返回列表页
  • IT-951视觉对位全自动分板机

收藏
举报
参考价 面议
具体成交价以合同协议为准
  • 型号
  • 品牌
  • 厂商性质 经销商
  • 所在地

在线询价 收藏产品 查看联系电话
加入对比

更新时间:2022-05-15 13:42:05浏览次数:25

联系我们时请说明是食品机械设备网上看到的信息,谢谢!

温馨提醒:请消费者做好对国际包裹的自身防疫措施,点我了解详情。。。

产品简介

1、全系列配置采用高速CCD视觉自动更正系统,大幅提高切割精度和操作效率。 2、采用高速主轴做PCB之切割分板、分割应力小、精度高,且适用任何形状之电路板。双台面运动,可同时执行分割及电路板置放,且双台面可同时切割不同形状之PCB板。3、提高作业效率;当需要切割的电路板太大时,可合成一个工作台使用。4、上离子风机防止静电引起的板尘吸附。5、表格程序设计,CCD Teach In程序设计,程序设计直观简单;切割状态完时图形化显示、设定。6、实时断刀检测,故障及工作状态显示。7、高效、低噪音、内置集尘装置,节省宝贵的生产空间。8、切割PCB尺寸可根据客户要求订做。

详细介绍

       IT-951系列视觉对位全自动分板机是按照 高速电主轴无应力铣刀切削原理设计的, 高速CCD视觉自动更正系统,双平台供料, 一个按键就可以自动完成Mark寻找、自动 Offset补偿、铣刀切割过程。专门为SMT和 SMD生产车间度身定制的计算机控制系统, 程序设计步骤直观简便,操作简单,可以迅 速提高产品质量和生产效率。

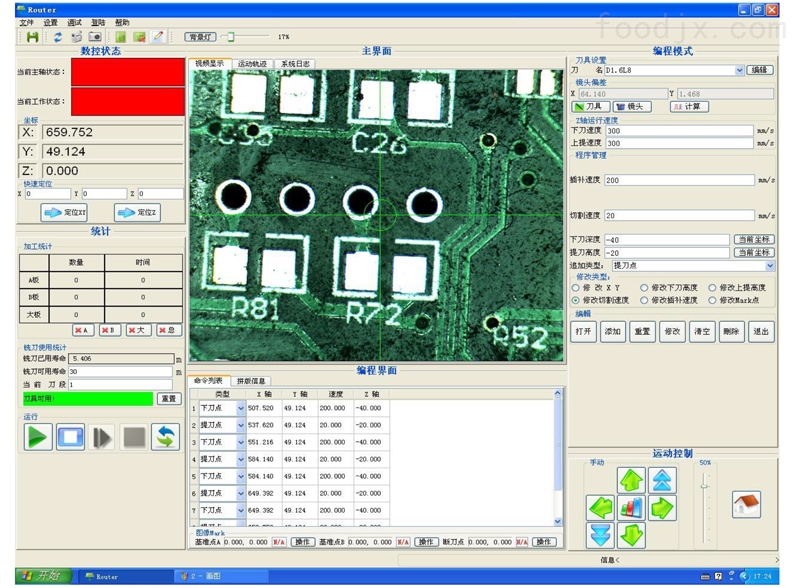

1.图标化窗口操作画面,易学易用
2.采用教导采点的方式产生加工档,可进行单步调试。
3.程序的左右工作台可以复制、陈列、多角度连接板复制、单步跟踪修改功能、区块编辑修改功能,精确简化了程序制作的时间,提高编辑效率。
4.视觉纠偏 Mark点识别,路径自动纠偏作用。
5.操作人性化:预显路径图样,动态跟踪显示加工过程,人工干预加工过程(暂停、继续、回工作零点等、急停等)
6.做好程式后可以进行类比测试已检测路径是否正确;
7.按了开始功能后软体会弹出“是否已经类比过路径"的对话框提示使用者检测切割路径,大大降低新手切坏PCB板的风险。
切割PCB尺寸可根据客户要求订做。



参数

IT-951

IT-951M

IT-951S

XYZ行程

550mm×350×80mm

600mm×600mm×80mm

1100mm×600mm×80mm

单工作台有效切割尺寸

250mm×300mm

500mm×250mm

500mm×500mm

切割精度

±0.1mm

±0.1mm

±0.1mm

重复精度

0.015mm

0.015mm

0.015mm

XY速度

0~500mm/s

0~500mm/s

0~500mm/s

切割速度

0~100mm/s,可调

0~100mm/s,可调

0~100mm/s,可调

铣刀尺寸

0.5mm~3.0mm

0.5mm~3.0mm

0.5mm~3.0mm

控制方式

点,直线,圆弧插补

点,直线,圆弧插补

点,直线,圆弧插补

切割方式

高速电主轴无应力铣刀切割

高速电主轴无应力铣刀切割

高速电主轴无应力铣刀切割

电主轴RPM

40000~60000rpm

40000~60000 rpm

40000~60000 rpm

工作电源

220V AC,50Hz,10A

220V AC,50Hz,10A

220V AC,50Hz,10A

主机尺寸
(L*W*H)

1450mm×1200mm×1450mm

1650mm×1200mm×1450mm

1540mm×1820mm×1800mm

主机重量

400 kg

500 kg

700 kg
